智能充换电柜选型与乘用车换电站规划要点

随着新能源汽车保有量接近4500万辆，换电模式凭借补能速度快、车电分离降低购车成本等优势，从早期探索走向规模化落地。截至2025年底，全国换电站已超过4000座，其中乘用车换电站占比超过六成。在实际建设中，从一张乘用车换电站规划图的绘制开始，到确定智能充换电柜的技术配置，再到严格遵循充换电站规范的各项要求，是每一个换电站项目必须跨越的三道门槛。本文将从规划难点切入，详解智能充换电柜的选型细节与合规要点，为换电站建设方提供可操作的参考。

乘用车换电站规划图中的三大难点与智能充换电柜的核心地位

编制一份可落地、可过审、可盈利的乘用车换电站规划图，实践中通常面临三个核心难点。

难点一：站址选择与总平面布置的复合约束。

换电站既要靠近主干道方便车辆进出，又要避开地质灾害区和易燃易爆场所；既要保证换电操作区的直进直出通道，又要在有限地块内布置电池存储区、充电区、监控室、消防通道和应急出口。不同车型转弯半径差异明显，规划图上稍有偏差，运营时就会造成拥堵甚至事故。

难点二：设备与布局的强耦合关系。

换电站的核心设备由智能充换电柜（承担电池存储与充电管理功能）和换电机器人（承担自动化换电操作）共同构成。不同品牌的充换电柜在尺寸、电池仓位数、充电功率等方面各不相同，直接影响规划图中停车位的位置、充电电缆走向以及换电机器人的运动轨迹。规划图必须与选定的充换电柜型号严格对应，否则设备无法安装或换电效率大打折扣。

难点三：消防与热失控处置空间的预留。

换电站内密集存放大量动力电池，热失控风险高于普通充电站。按照安全规范标准，规划图中必须单独标注电池箱热失控隔离区、紧急转运通道和自动灭火装置的安装位置，这些空间需求常常与紧凑的场地设计产生矛盾。

在上述难点中，智能充换电柜的选型起到了决定性作用。一个设计合理的充换电柜，不仅充电效率高、故障率低，还能通过紧凑的结构和模块化布局大幅节约站内占地面积，为消防通道和热失控处置区腾出宝贵空间。可以说，选对了智能充换电柜，规划图的编制就成功了一半。

智能充换电柜选型的关键考量

当前市场上智能充换电柜产品种类繁多，选型时建议从以下几个方面重点考察。

首先是换电速度与单日服务能力。主流乘用车换电站已实现3至5分钟完成一次换电，单日可处理200至500次不等。选型需结合目标服务车辆数量确定配置，避免高峰时段运力不足或设备闲置。

其次是电池兼容性与仓位数。不同品牌乘用车的电池包规格存在差异，充换电柜应具备多品牌电池兼容能力。电池仓位数决定了站内可同时存储的备用电池数量，通常8至24仓较为常见，需根据日均换电次数合理选择。

第三是充电功率与散热方式。充换电柜内置充电模块，对存储电池进行补电。采用风冷充电模块的设备成本较低；液冷模块效率更高、温控更好，适合高频率换电站。部分先进产品采用“换电+快充”一体设计，可在换电低谷期为外来车辆提供快充服务，提高设备利用率。

第四是智能运维与云端管理。真正的“智能”体现在设备能否自诊断、自报警、自升级。充换电柜应内置电池健康度监测系统，实时采集每块电池的温度、电压、内阻等参数，异常时自动隔离并推送告警。同时支持OTA远程升级，通过4G/以太网与运营平台直连，实现换电预约、电池存量查询等功能。

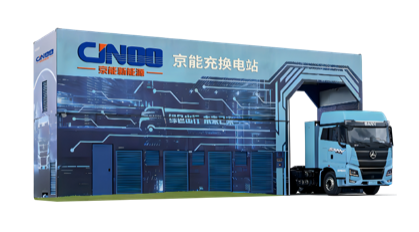

其次是模块化与可扩展性。换电站建成后，服务车辆数量可能增长，电池技术也可能升级。选择模块化设计的充换电柜，可以后期增加电池仓位数或更换更高效率的充电模块，避免设备整体报废。京能新能源的换电系列产品充电柜功率覆盖300kW至720kW，支持深度定制，配套的JN312、JN412、JN712系列换电站搭载智能站控及云平台监控系统，实现了全自动换电、无人值守和云端运维，终端可设置2至8台，最快12小时即可落成一座充换一体站。

充换电站规范的落地要点

任何换电站项目都不能脱离标准体系单独存在。2026年，多项充换电国家标准和团体标准进入实施阶段，理解并遵守充换电站规范是项目通过验收和长期安全运营的前提。

在设计与建设层面，GB/T 51077-2024《电动汽车电池更换站设计标准》已于2025年5月1日实施，该标准对换电站的站址选择、总平面布置、供配电系统、充电与电池更换系统、建筑防火等做了全面规定。另一项核心标准GB/T 29772-2024《电动汽车电池更换站通用技术要求》明确了换电站的分类和功能要求。编制乘用车换电站规划图时，这两部国标是必须逐条对照的基础文件。

在运营与信息交换方面，GB/T 44130系列标准（共四个部分）规定了充换电服务信息交换的格式和协议，将于2026年3月1日起正式实施，要求换电站信息系统按照统一格式上传数据，实现与政府监管平台的无缝对接。京能新能源的换电站产品已内置4G/以太网通信模块，支持与主流运营平台直连，符合标准要求。

在安全与消防方面，中国消防协会发布的T/CFPA 051-2026《电动汽车充换电站消防安全技术规范》自2026年5月1日起实施。该规范对换电站的电池热失控风险提出了具体防范措施：站内应设置热失控电池箱处置措施，电池箱存储区应设有紧急运送通道和自动转运功能；充电设备和配电柜应安装自动消防装置；站内宜配备快速断电开关。在规划图中，这些消防设施的位置和数量必须明确标注，并预留热失控电池的单独隔离区和转运路线。

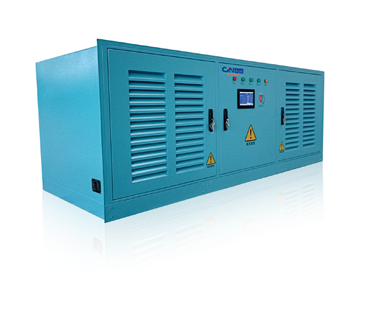

对于换电站建设方而言，合规是长期运营的保障。选择按照规范设计的智能充换电柜和换电站整体方案，可以大幅降低后期改造风险。京能新能源的换电系列产品在研发阶段即对标国家标准，其充电柜具备全方位运行状态监测和电池温度监测功能，防护等级达到IP54，集成了多种充电保护科技，能够满足当前及可预见的合规要求。

京能新能源在充换电领域提供多种换电站充电柜及整站解决方案，产品支持深度定制、具备智能站控和云端监控能力，已在国内多个换电场景中成熟应用。如需获取换电站规划咨询或产品详细资料，欢迎访问京能新能源官网或联系当地服务团队。
